Thorlabs PM120D, PM122D, PM125D, PM400K1, PM400K4 光功率计套件

特性

·       包含了表头、探头和安装器件

·       表头兼容C系列探头

·       大屏幕、易于读取数据的数字或模拟显示器

·       USB 2.0接口，用于通过光功率监控软件由PC进行控制

·       可充电的电池

·       表头上有3.5 mm插孔或SMA输出(0 ~ 2 V)，用于监控信号

·       提供重新校准服务

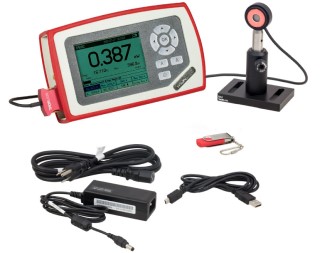

Thorlabs的功率计套件由一个表头、一个C系列光电二极管或热敏功率探头以及一个接杆安装组件构成。每个套件内的探头都配有PM100D数字功率计或PM400触屏式数字功率计表头。套件的完整清单，请看下表。

二种表头都有USB 2.0接口，用于通过光功率监控软件由PC实现远程控制。

PM100D数字表头

PM100D数字功率计表头具有一个菜单驱动的控制面板、4英寸背光显示、存储数据的SD卡插槽。测量屏幕上有用于标准功率和能量读数的数字读数、模拟针、随时间变化的功率测量图以及统计数据视图。此外，PM100D表头还有一个调谐模式，探测器不在可视范围内时，它会提供音频反馈以供使用。表头兼容Thorlabs所有C系列用于功率或能量测量的探头，包括热释电能量探头，且还有一个预存软件的USB闪存盘。更多信息，请看PM100D产品页面。

PM400触屏数字表头

PM400触屏数字功率表头具有基于多点触控技术的4.3英寸显示屏。装置前面的电容式按钮可快速访问设置光源波长或光谱，显示用户所选设定点功率变化的delta模式、归零功能和装置主菜单。 除了可以对波长或光谱预编程以校准测量之外，用户也可以输入并保存最多十二个衰减值或数据文件，以校正外部设备(比如，滤光片或分束镜)对功率测量的影响。

通过14引脚的辅助输入端口，可以连接湿度和温度探头，并访问四个可编程的I/O端口，用于控制快门、互锁装置、激光警示灯以及其他常见的实验室装置(有关引脚描述，请看引脚图标签)。另外，2.5 mm的立体声(3P)插孔可以安装TSP-TH热敏电阻温度探头。与PM100D一样，该表头兼容Thorlabs所有的C系列探头。

其他功率计和探头选项

这些套件中的功率计表头和探头也可以单独购买。此外，Thorlabs提供无线功率计，可以手持操作，也可以通过蓝牙或者USB远程遥控；还提供USB小型功率计，用于通过软件由PC控制操作。

PM120D/PM400K1套件包含Thorlabs的PM100D或PM400功率计表头、S120C光电二极管功率探头以及包括BA2底座、PH2接杆支架和TR2 Ø1/2英寸接杆的安装组合。这是用于低功率可见光和近红外激光(50nW~50mW)的通用套件。探头有源区域周围是一个荧光对准盘，可吸收400~640nm和800~1700nm的光。Thorlabs很多激光二极管和HeNe激光器都可以用这个功率计套件测量。

PM122D/PM400K4套件包含Thorlabs的PM100D或PM400功率计表头、S122C光电二极管功率探头和一套接杆安装组件，包括BA2底座、PH2接杆架和TR2 Ø1/2英寸接杆。该套件组合非常适合远红光到近红外波段(700 - 1800 nm)测量。探头的有源区域周围有一个荧光对准盘，可吸收400 - 640 nm和800 - 1700 nm的光线。

PM125D套件包含Thorlabs的PM100D、S425C光电二极管探头和一套接杆安装组件，包括BA2底座、PH2接杆架和TR2 Ø1/2英寸接杆。该组合非常适合需要在高功率激光(最高10 W)或较大波长(最大为20 µm)的测量。S425C探头响应时间非常快，仅有0.6 s。
